Composants de systèmes

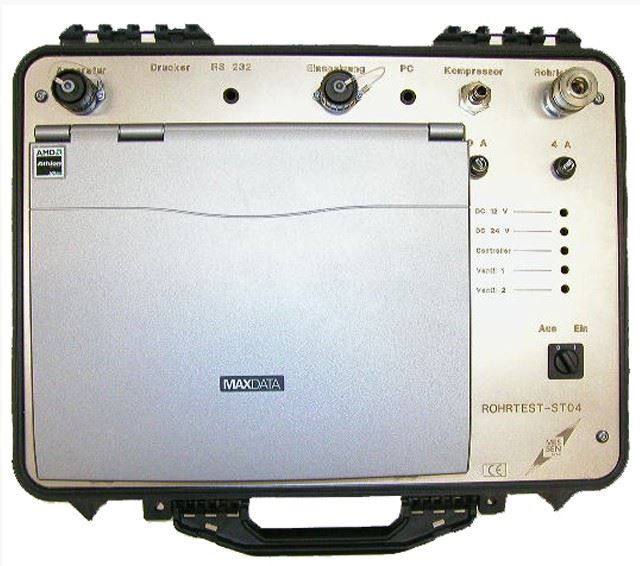

Composants du système test d'étanchéité ROHRTEST 4, unité de contrôle RT-ST04

Système du test d’étanchéité automatique. Détermination de l'étanchéité pour canalisation, colonnes verticales, manchons et regards à l’air décroissant,à vide, eau (option) et haute pression (option) conformément à la norme DIN EN 1610, LfW 4.3-6, ATV M 143 part 6, SIA 190/VSA, test spéciaux

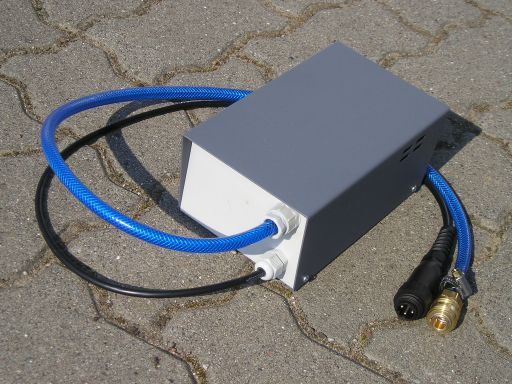

Compresseur 12 V

Petit compresseur 12 V fonctionnant sur l'appareil de commande ROHRTEST RT-ST04 pour le contrôle d'étanchéité à l'air pour le remplissage de volumes de tuyaux jusqu'à environ DN 250 / 50 m avec un débit d'air de 32 l/min, remplissage automatique commandé par logiciel avec sécurité de surpression

Alimentation aussi bien par l'alimentation secteur 230 V de l'appareil de commande que par le réseau de bord 12 V DC du véhicule ou par un pack d'accumulateurs pour les applications autonomes

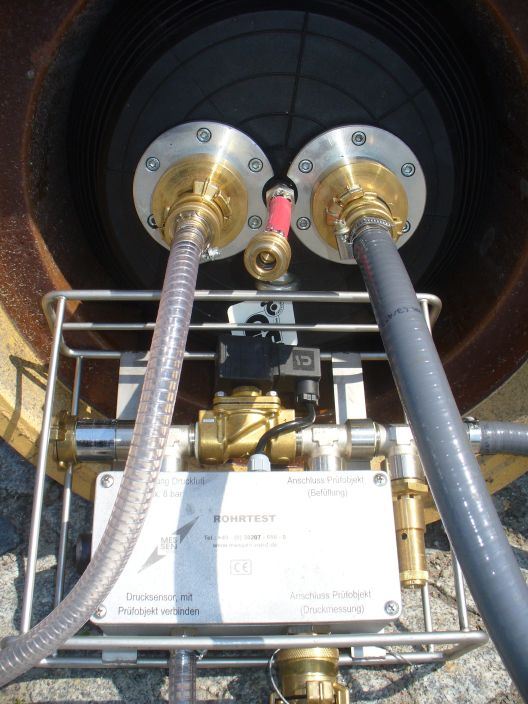

Dispositif de mesure externe „Air“ (RT-EXTL)

Utilisation direct sur l’obturateur by-pass de test, permet un remplissage rapide même dans volume de maintenance important. Pour effectuer une mesure de pression directement sur l'objet de test conformes auxl’exigences Suisse SIA190/VSA

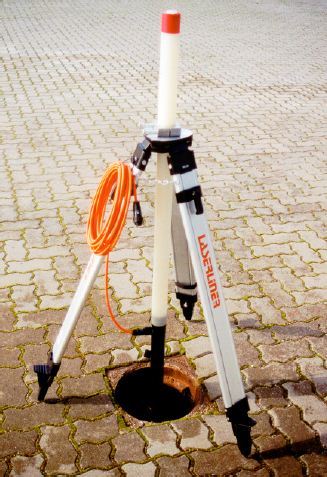

Dispositif de mesure „regard/séparateur“ (RT-SP04)

En liaison avec RT-ST04-O pour l’épreuve d’étanchéité des conduites à surface ouverte, regards et séparateurs par méthode de perte en eau. Admission LGA pour séparateur selon DIN 1999-100

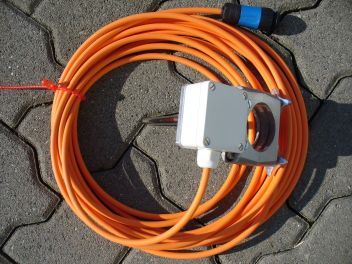

Capteur de température

Sonde de température pour capter la température dans l’espace d’essai respectivement la température d’eau.
Livré avec port de connexion pout ST-04, câble de connexion de 10m
Condition préalable pour une précision de 0,03 mm de SP04

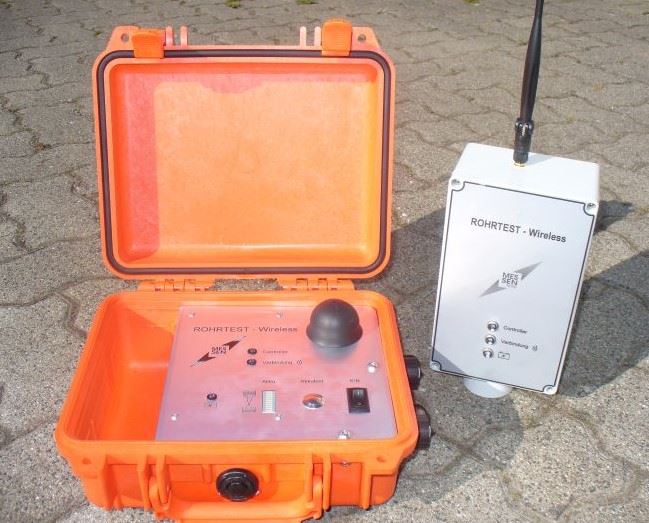

NOUVEAU – système de transmission radio pour capteur de niveau extérieur et dispositif pour la mesure de pression (RT-sans fil)

Système de transmission radio pour capteur de niveau extérieur et dispositif pour la mesure de pression des appareils d’examen d’étanchéité TEST TUYAU-4, RPG-3 et MPG.

NOUVEAU – système de transmission radio pour capteur de niveau extérieur et dispositif pour la mesure de pression (RT-sans fil)

Que ce soit à partir d'un ordinateur portable, d'une tablette ou du poste de travail de l'opérateur du véhicule d'inspection, nos appareils de contrôle peuvent désormais être commandés et interrogés à distance via une connexion radio WLAN.
La connexion est bien entendu sécurisée et si elle est interrompue (par exemple en raison d'un dépassement de la portée radio), l'unité de commande passe automatiquement dans un état de fonctionnement sûr afin d'exclure tout risque - par exemple, lors des tests à l'air comprimé, le processus de remplissage est automatiquement stoppé jusqu'à ce que la connexion radio garantisse à nouveau le contrôle en toute sécurité par l'opérateur.

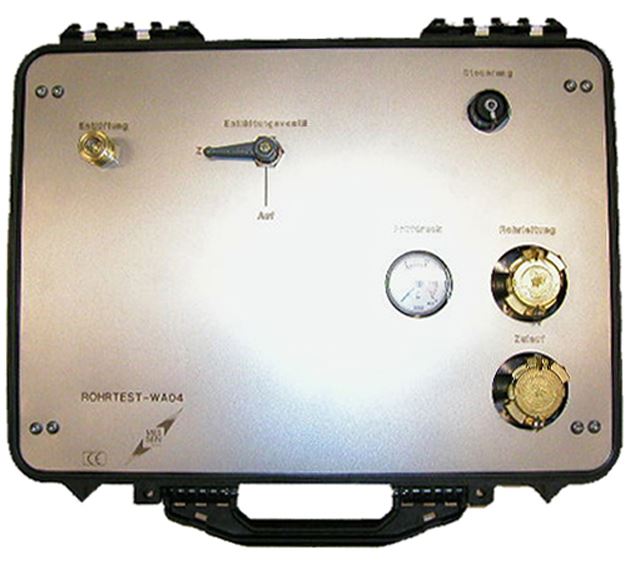

Dispositif de mesure „Eau“ (RT-WA04)

Essais de pression d'eau par réalimentation automatique en eau, détermination de la quantité d'eau à ajouter pour maintenir la pression d'essai selon DIN EN 1610 (eau, basse pression), DIN 4033, ÖNORM B2503

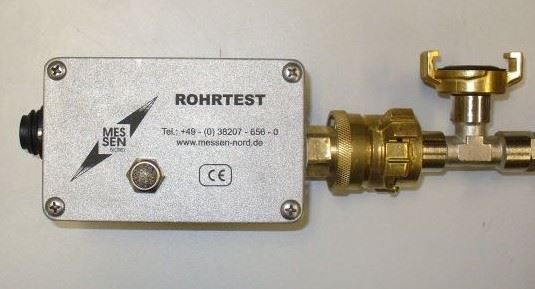

Capteur de pression d’eau extérieur de haute précision (RT-EXTW)

Ce capteur de pression en liaison avec le dispositif de mesure d’eau vous permet de exécuter le test dans les conduites des eaux usées à niveau libre sans besoin d’accès à la surface du niveau, le raccord est monté directement sur l'obturateur de mesure.

Le niveau de mesure est maintenu constamment et ajoute automatiquement l’eau

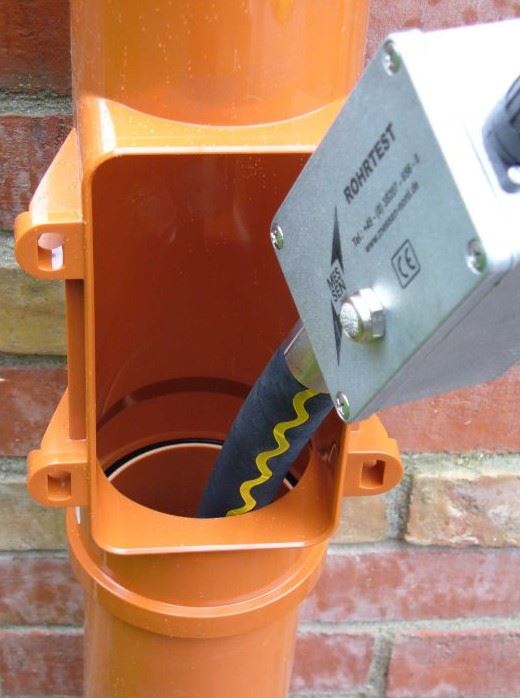

Capteur externe de précision de la pression de l'eau, modèle à trompe / capteur à trompe (RT-EXTWR)

Ce capteur de pression en liaison avec le dispositif de mesure d’eau vous permet d’exécuter le test dans les conduites des eaux usées à niveau libre, introduisant par un accès d’inspection la trompe dans le niveau d’eau.
Le niveau de mesure est maintenu constant à ajouter automatiquement l’eau

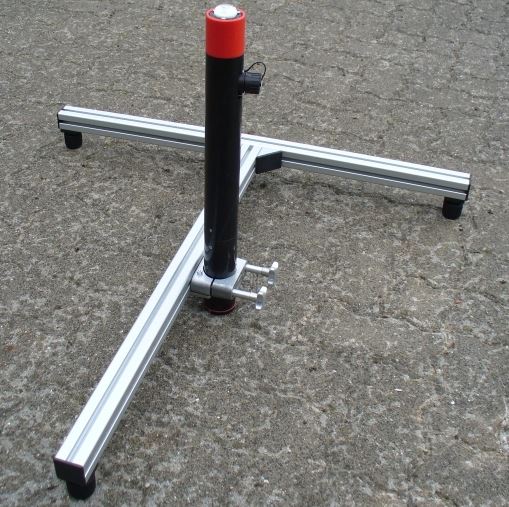

Sonde de mesure pour caniveau avec cadre de support

Sonde de niveau RT-SP04 modifié pour l’usage des niveaux des eaux peu profondes dès 16 mm
Plage de mesure max. 10 mm

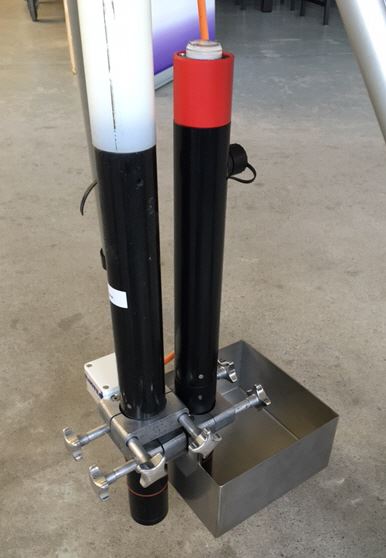

Récipient de contrôle de référence
(RT-REFBEH)

Récipient pour la mesure du niveau de référence Acier inoxydable 200 x 200 mm y compris supports pour la fixation à la sonde de niveau RT-SP04 ainsi que pour la fixation d'une deuxième sonde de niveau comme référence

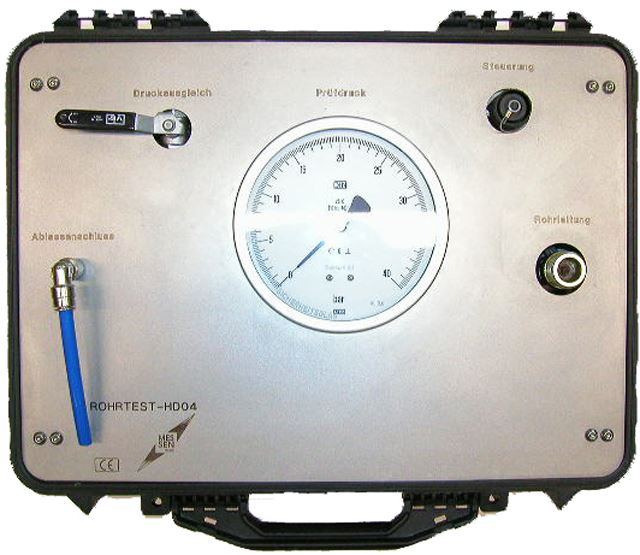

Dispositif de mesure „haute pression“ (RT-HD04)

Tests selon la norme DIN EN 805 ou l'ancienne norme DIN 4279 (eau, haute pression) pour le contrôle automatique des conduites sous pression d'eau potable et d'eaux usées. Contrôle intégré de l'absence d'air grâce à une baisse de pression commandée, procédé de contraction pour les conduites en PE-HD

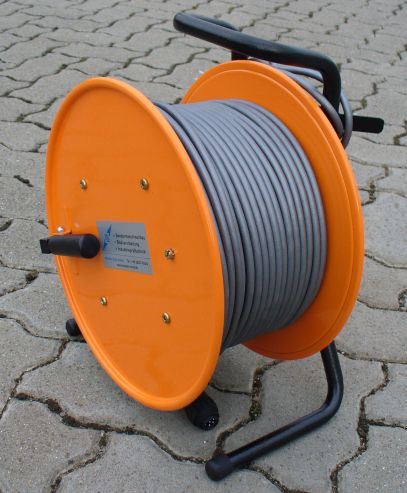

Câble de raccordement du capteur 50 m sur tambour de câble à bagues collectrices (RT-SK50SR)

Câble de raccordement spécial, longueur 50 m sur tambour de câble à boucle métallique pour le raccordement des chaînes de mesure ROHRTEST RT-SP04 (capteur de niveau), RT-TEMP (capteur de température) ou RT-EXTW (capteur de pression externe, capteur de trompe) au RT-ST04 (appareil de commande) ou au véhicule d'essai

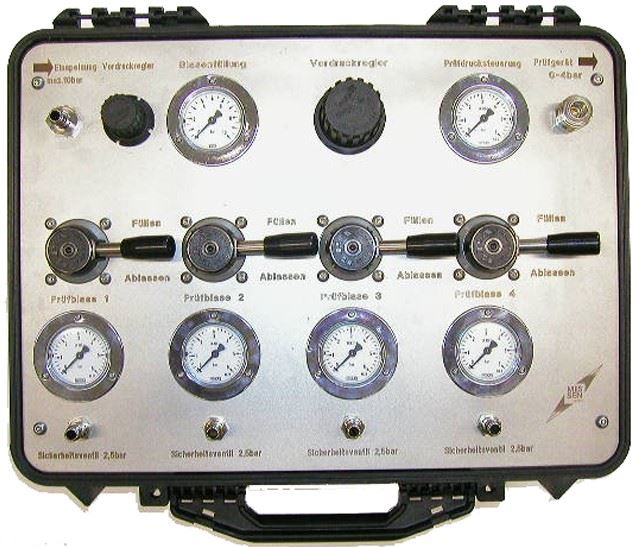

Mallette de distribution en air (RT-LV04)

Essais de manchons et de cols avec de l'air comprimé et de l'eau selon DWA M 143/6, DIN EN 1610 et autres, commande de la pression d'essai et de la pression des bulles pour 4 bulles d'arrêt max. ou un packer d'essai de manchons

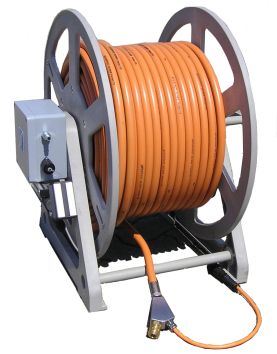

Enrouleur manuelle pour test des manchons à l’air (RT-MU04)

Enrouleur test manchons, entraînement manuelle, 100 m de tuyau d’air comprimé à paroi lisse, câble intégré pour sonde de mesure, contrôle du dispositif de mesure et signal vidéo d’une caméra d’observation

Câble de connexion 5 m pour RT-ST04, sortie vidéo BNC, freins, axe rotatif encapsulé, adaptateur Y spéciale pour la connexion du contrôle dispositif test pour manchons et la caméra

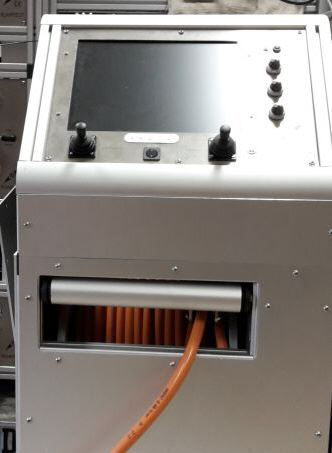

Tambour d'examen AIR pour manchons, motorisé (RT-MUPA)

Tambour pour examens de manchons comme MUPF, mais avec entraînement à moteur, y compris vis de guidage croisée / guidage-lanceur et boîte de protection largeur x hauteur - profond 569 - 650 - 660 mm, commande tambour pour fonctionnement de 230 V alimentation AC, raccord Joystick pour enrouler et dérouler

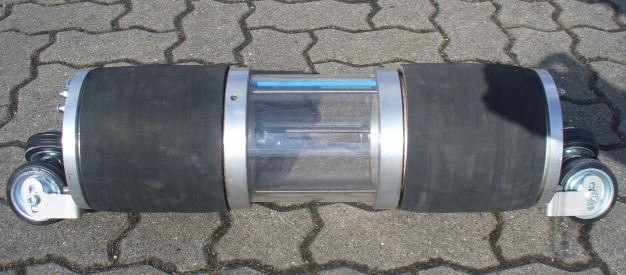

Dispositif de test des manchons
DN 200 - 250 mm
DN 300 - 350 mm
DN 400 - 500 mm
DN 600 - 700 mm

Appareils de contrôle de manchons avec support de caméra, roulettes à roulement facile et soupape d'aération rapide. Faible volume de l'espace de contrôle, observation par caméra à travers un cylindre en plexiglas

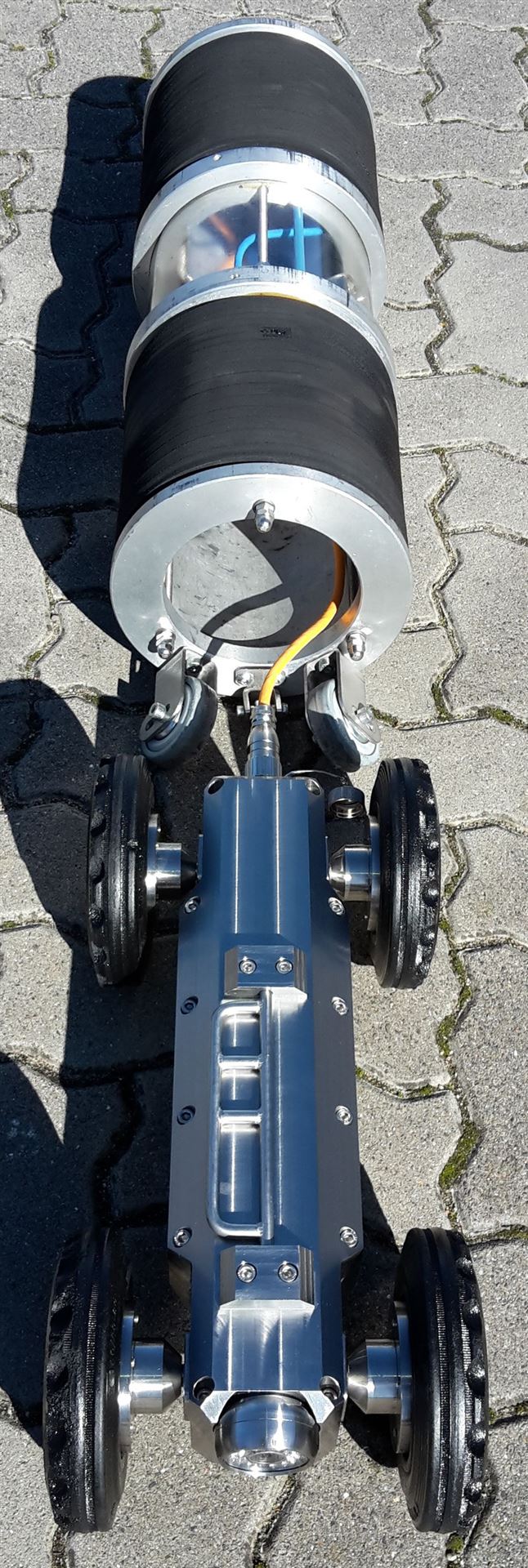

Chariot-moteur pour packer d'examen de manchon

Chariot à caméra pour le déplacement des appareils de contrôle de manchons ROHRTEST dans les tuyauteries à partir de DN 150, y compris caméra axiale et commande du chariot.
Chariot de caméra en version lourde et étanche, commande de chariot pour fonctionnement sur alimentation 230 V AC avec joystick pour direction et vitesse de déplacement, commutation caméra axiale / radiale

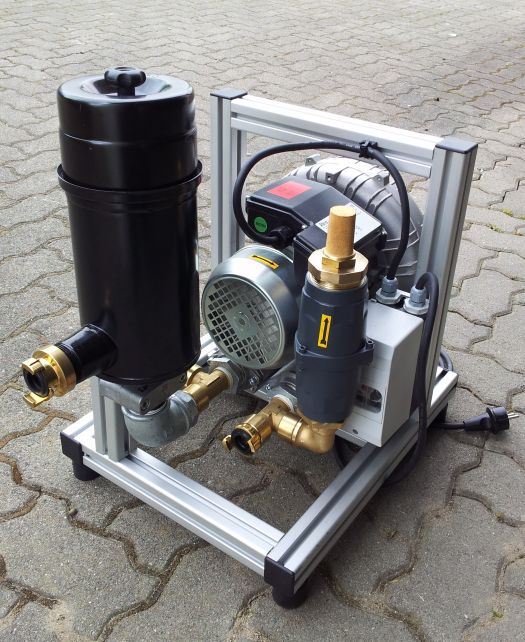

Canal latéral, compresseur pour l'air comprimé et la génération du vide avec cadre

Groupe pneumatique / générateur de dépression Transport de grands volumes d'air lors de l'inspection de grands canaux / inspection de grands volumes / inspection de l'étanchéité des puits

Modèle de compresseur à canal latéral pour fonctionnement en courant alternatif 230 V dans un châssis porteur avec filtre fin et limiteurs de surpression / dépression, disjoncteur protecteur du moteur, raccords d'air GEKA

capacité d'aspiration 137 m3/h, raccordement 230V / 1,1kW
+ 220 mbar en surpression, -20 mbar en dépression

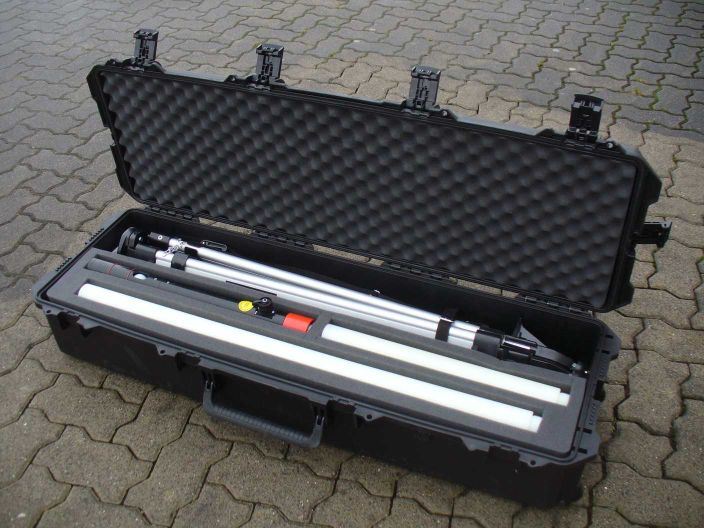

Mallette de transport pour dispositif de mesure puits/séparateur (RT-SPCASE)

Haute qualité, en plastique résistant aux chocs, coffret de transport 120 x 42 x 24 cm avec mousse de protecion pendant le transport, sondes de niveau, trépied, extension des tubes et des câbles
