Telecamera per pozzetti

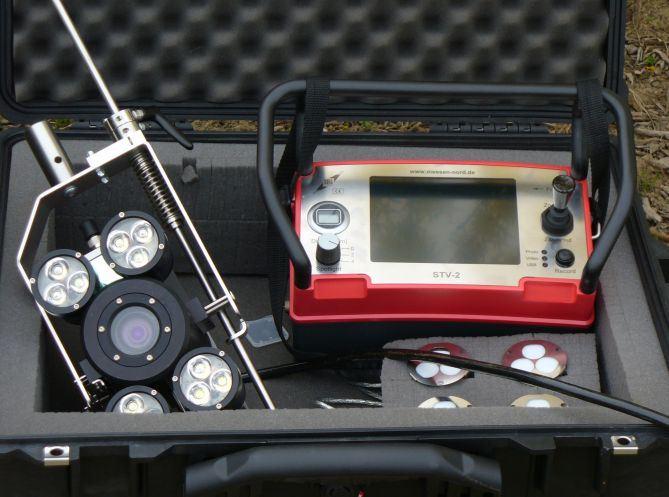

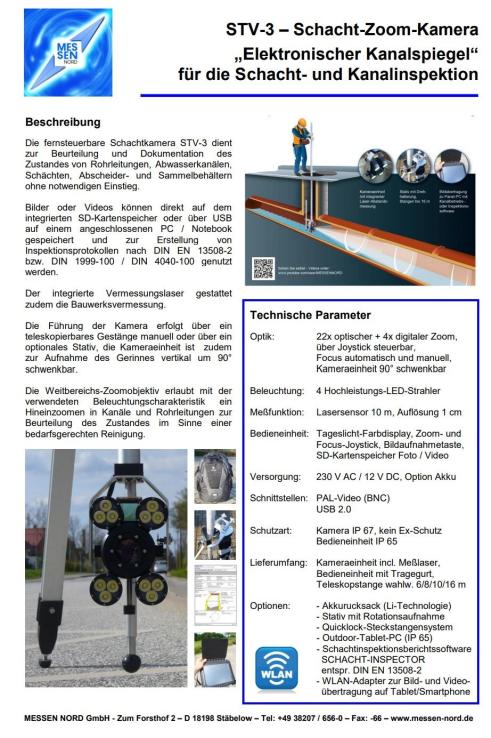

Telecamera zoom per pozzetti telecomandata montata su asta estensibile fino a 16 m di lunghezza con 4 faretti LED ad alte prestazioni e pannello di controllo per valutare e documentare lo stato di condotte, fognature, pozzetti, separatori e vasche di raccolta (-> Electronic Sewer Mirror, Video Sewer Mirror).

Questa telecamera consente una "visione rapida" reale, economica e sicura, sia attraverso l'ispezione con zoom di tubazioni e fognature, sia attraverso la visione di pozzetti, contenitori e cisterne senza la necessità di entrare, aiutando a pianificare e ottimizzare i servizi di pulizia, ripristino e ulteriori ispezioni.

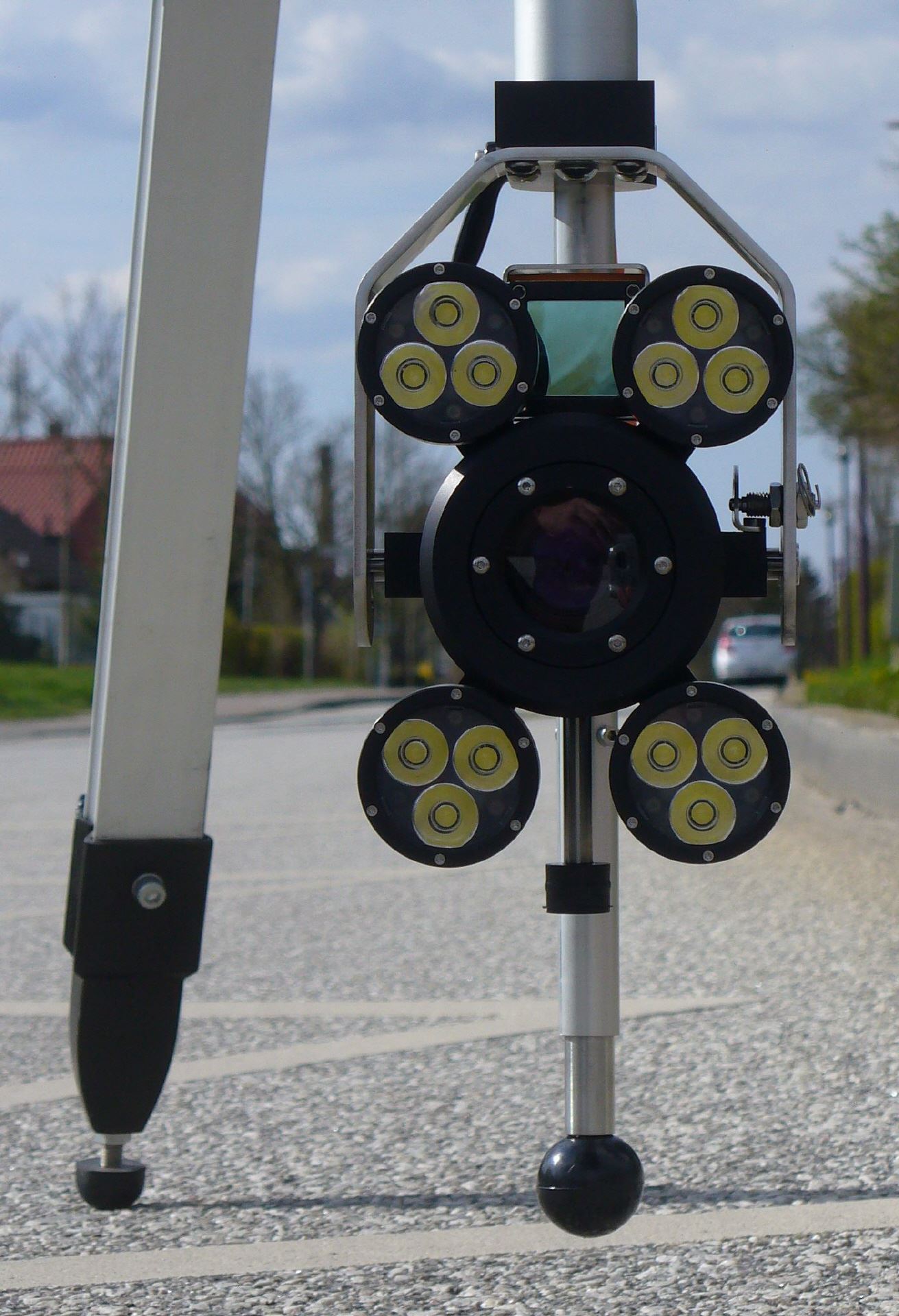

L'unità di ripresa è dotata di un supporto regolabile a molla per il posizionamento centrale nei canali DN 200-800 e, completa di proiettori e sensore di distanza laser, può essere inclinata orizzontalmente e verticalmente.

Le immagini e i video possono essere memorizzati direttamente sulla scheda SD integrata premendo un pulsante o trasferiti a un tablet PC o notebook collegato tramite USB 2.0 mentre l'ispezione è ancora in corso.

Utilizzando il software di ispezione appositamente sviluppato SCHACHT-INSPECTOR, è possibile redigere rapporti di ispezione in conformità con la norma DIN 13508-2 o inserire immagini nei rapporti di ispezione generali in conformità con la norma DIN 1999-100 o DIN 4040-100. L'interfaccia video standard (PAL) del dispositivo operativo consente inoltre il collegamento ai sistemi di videoispezione già esistenti.

Software di ispezione dei pozzetti SCHACHT-INSPECTOR secondo DIN 13508-2 con generazione di rapporti di ispezione integrati, ispezione dei pozzetti / gestione dei pozzetti / generazione di immagini panoramiche, interfaccia ISYBAU / XML per l'esportazione dei dati.

Treppiede con supporto girevole e scala angolare, aste telescopiche o sistema di aste a innesto Quicklock da 8 a 16 m, sistema di aste singole a innesto con attacco rapido, zaino portabatterie, adattatore di tensione per veicoli e tablet PC con software per l'ispezione dei pozzetti, attacchi per diffusori per l'ispezione dei serbatoi.

Il sensore di distanza laser integrato consente di misurare in orizzontale e in verticale le strutture dei pozzetti e dei serbatoi ispezionati, nonché di localizzare le aree danneggiate nelle condutture e nei pozzetti senza la necessità di arrampicarsi.

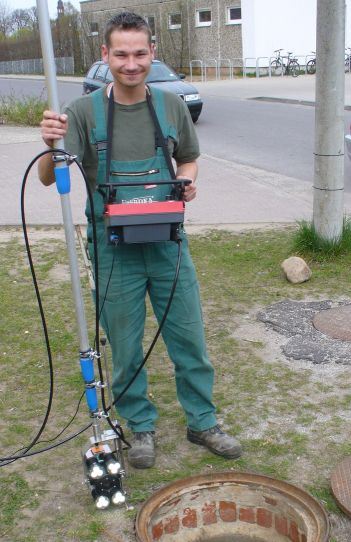

• 1. telecamera per pozzetti: ispezione/indagine/documentazione delle condizioni dei pozzetti e delle vasche di raccolta delle acque reflue (separatori di olio, separatori di grasso, vasche di raccolta, serbatoi, fosse settiche) senza la necessità di arrampicarsi (ispezione dei pozzetti/ispezione delle vasche)

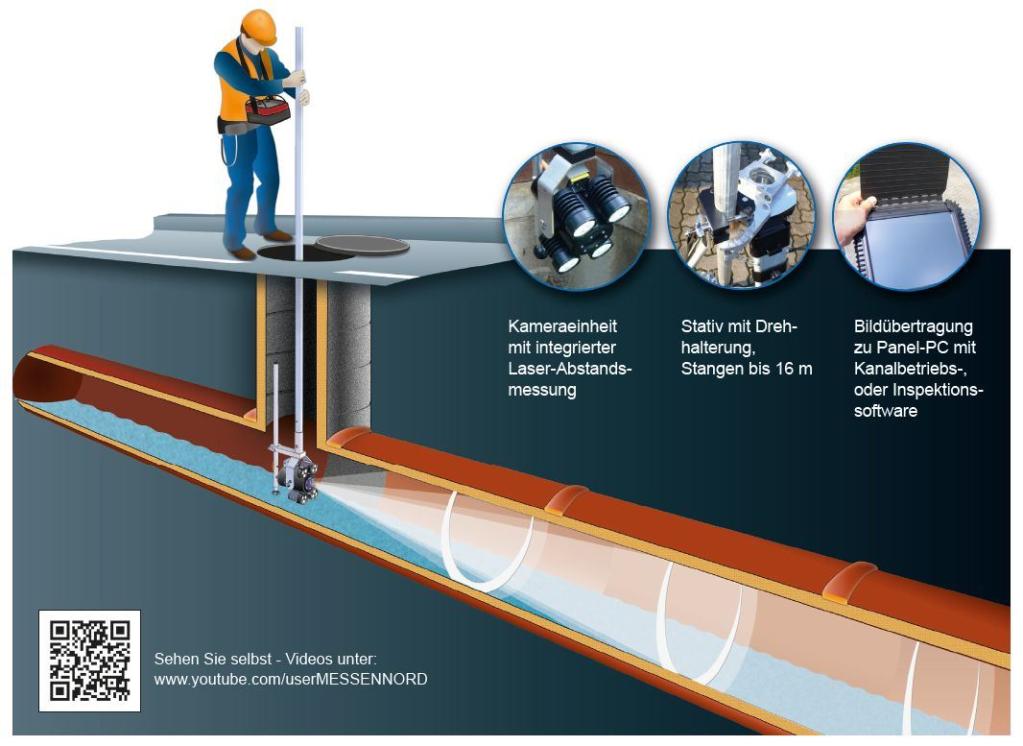

• 2. telecamera zoom per pozzetti / specchio video per fognature: valutazione e documentazione delle condizioni operative di condotte e fognature semplicemente zoomando dal pozzetto. Applicabile a tubi e fognature puliti e parzialmente riempiti fino a una distanza di 25-50 m, a seconda del diametro del tubo. Localizzazione di aree danneggiate e ostacoli attraverso la misurazione laser integrata e la sovrapposizione della distanza nell'immagine video.

Consentire l'ispezione strutturale e operativa senza ingresso con l'obiettivo di una "pulizia delle fognature basata sulla domanda / orientata alla domanda" attraverso procedure di spurgo delle fognature / spurgo ad alta pressione (specchio elettronico delle fognature, specchio video delle fognature, telecamera per l'ispezione con zoom delle fognature, specchiatura elettronica delle fognature, indagine sui depositi, ispezione di fognature parzialmente riempite, sistema di controllo della telecamera del foro d'ingresso, evitare l'ingresso nelle fognature).

•
