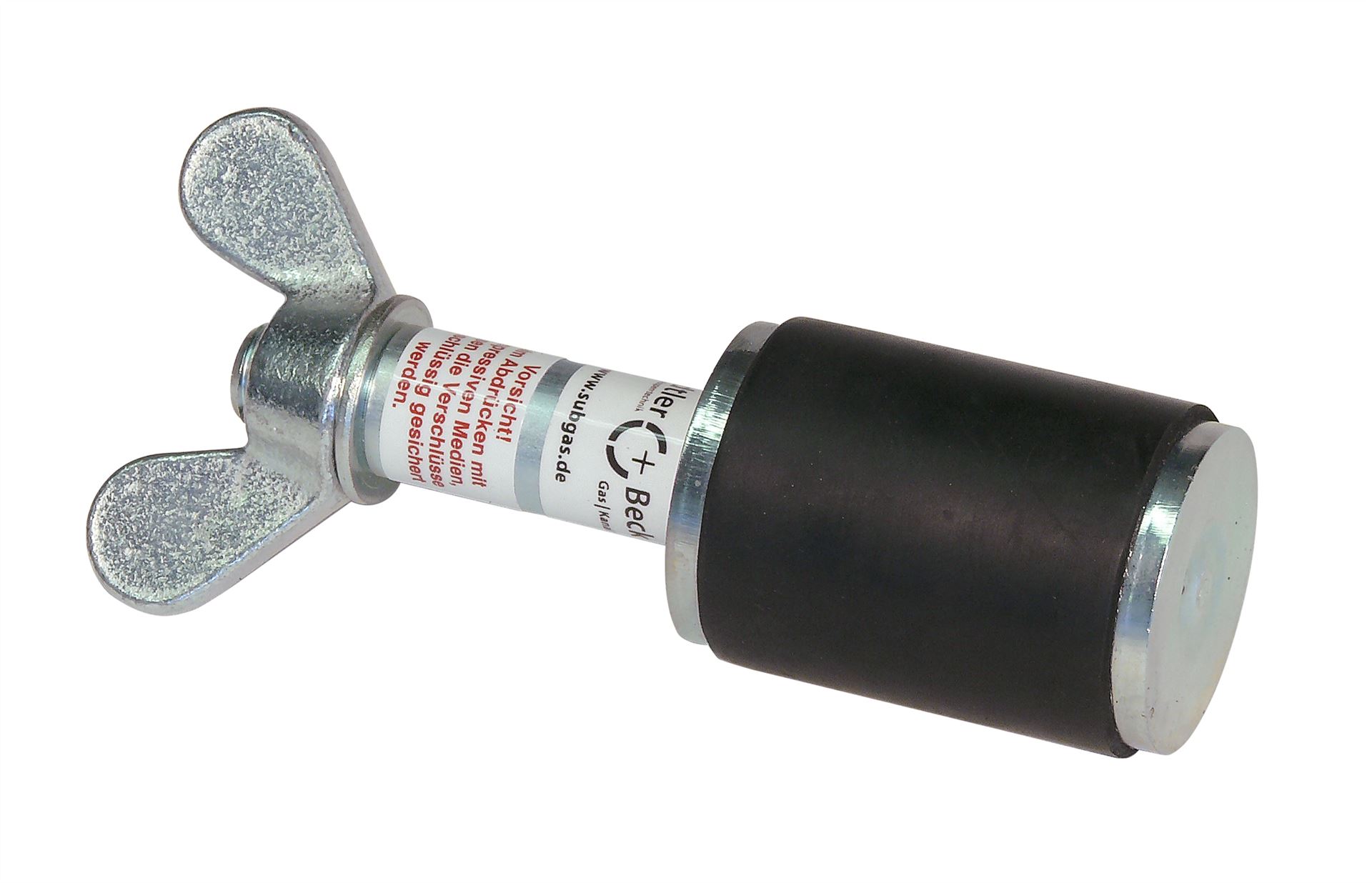

DISCHI OTTURATORI (TIPO 345) A FORMA DI TAPPO
|
Articolo-Nr. |
Descrizione |
Impiego |
Contropressione max. |
|---|---|---|---|
|
03450063 |
Disco otturatore, DN 14 mm Forma a tappo |
DN 14 - 16 mm |
30.0 bar |
|
03450070 |
Disco otturatore, DN 20 mm Forma a tappo |
DN 20 - 25 mm |
30.0 bar |
|
03450083 |
Disco otturatore, DN 25 mm Forma a tappo |
DN 25 - 30 mm |
30.0 bar |
|
03450089 |
Disco otturatore, DN 30 mm Forma a tappo |
DN 30 - 35 mm |
25.0 bar |
|
03450090 |
Disco otturatore, DN 35 mm Forma a tappo |
DN 35 - 40 mm |
20 bar |
|
034550101 |
Disco otturatore, DN 40 mm Forma a tappo |
DN 40 - 45 mm |
20.0 bar |
|
03450105 |
Disco otturatore, DN 50 mm Forma a tappo |
DN 50 - 55 mm |
20.0 bar |
|
03450113 |
Disco otturatore, DN 60 mm Forma a tappo |
DN 60 - 65 mm |
15.0 bar |
|
03450121 |
Disco otturatore, DN 65 mm Forma a tappo |
DN 65 - 70 mm |
15.0 bar |
|
03450125 |
Disco otturatore, DN 70 mm Forma a tappo |
DN 70 - 75 mm |
10.0 bar |
|
03450129 |
Disco otturatore, DN 75 mm Forma a tappo |
DN 75 - 80 mm |
8.0 bar |

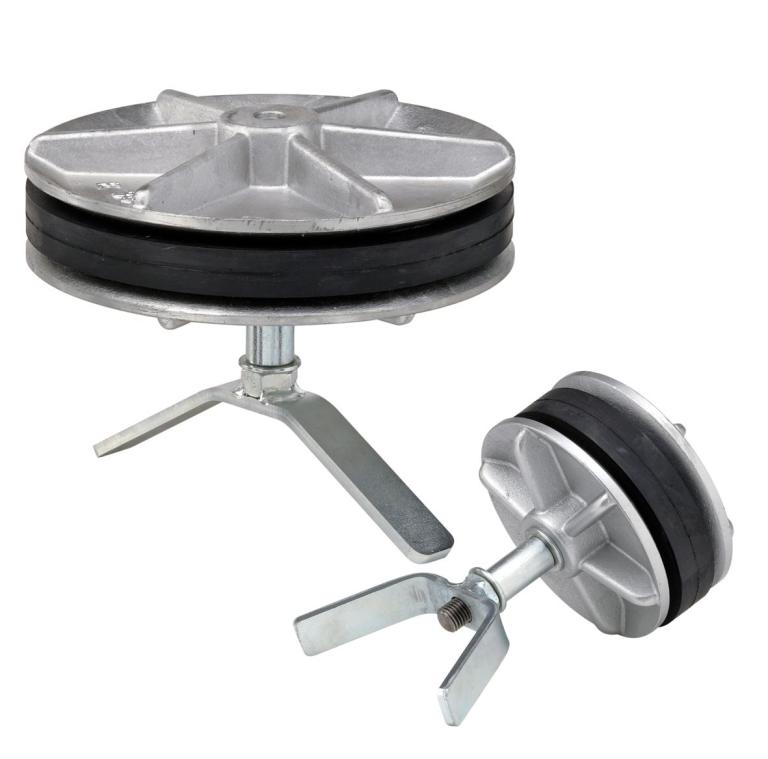

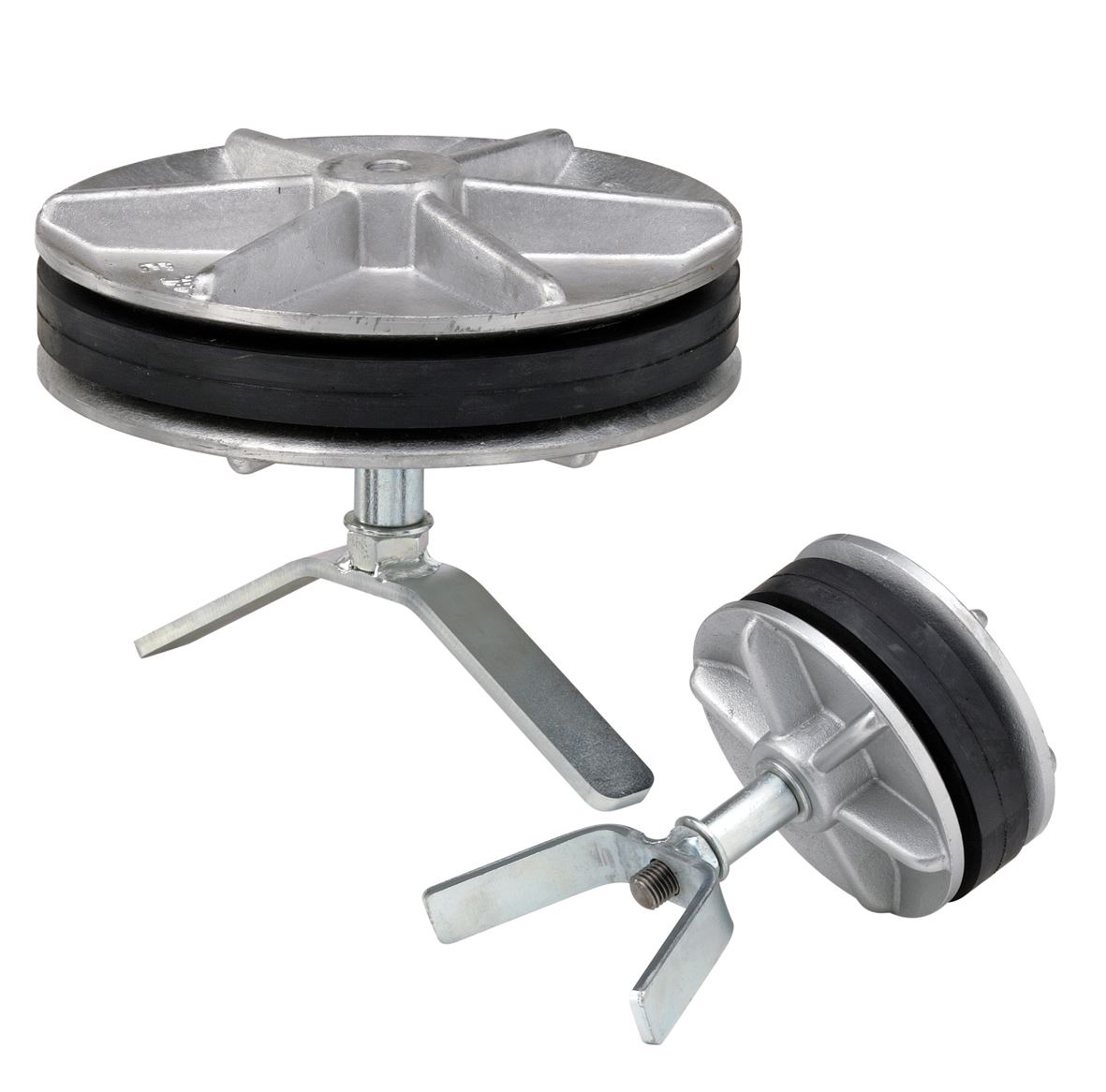

DISCHI OTTURATORI (TIPO 345), MECCANICI, 1 ANELLO DI TENUTA
|
Articolo -Nr. |
Descrizione |
Impiego |
Contropressione max. |
|---|---|---|---|
|
03450139 |
Disco otturatore, DN 80 mm |
DN 77 - 92 mm |
3.6 bar |
|
03450152 |
Disco otturatore, DN 90 mm |
DN 87 - 102 mm |
3.3 bar |
|
03450160 |
Disco otturatore, DN 100 mm |
DN 97 - 112 mm |
3.0 bar |
|
03450168 |
Disco otturatore, DN 125 mm |
DN 122 - 137 mm |
2.7 bar |
|
03450188 |
Disco otturatore, DN 175 mm |
DN 172 - 187 mm |
2.1 bar |
|
0340177 |
Disco otturatore, DN 150 mm |
DN 147 - 162 mm |
2.4 bar |
|
03450195 |
Disco otturatore, DN 200 mm |
DN 197 - 212 mm |
1.8 bar |
|
0350224 |
Disco otturatore, DN 250 mm |
DN 247 - 262 mm |
1.5 bar |
|
03450232 |
Disco otturatore, DN 300 mm |
DN 297 - 312 mm |
1.2 bar |
|
03450250 |
Disco otturatore, DN 350 mm |
DN 345 - 365 mm |
0.9 bar |
|
03450263 |
Disco otturatore, DN 400 mm |
DN 395 - 415 mm |
0.6 bar |
|
03450273 |
Disco otturatore, DN 500 mm |
DN 495 - 515 mm |
0.5 bar |
|
Altre misure a richiesta |

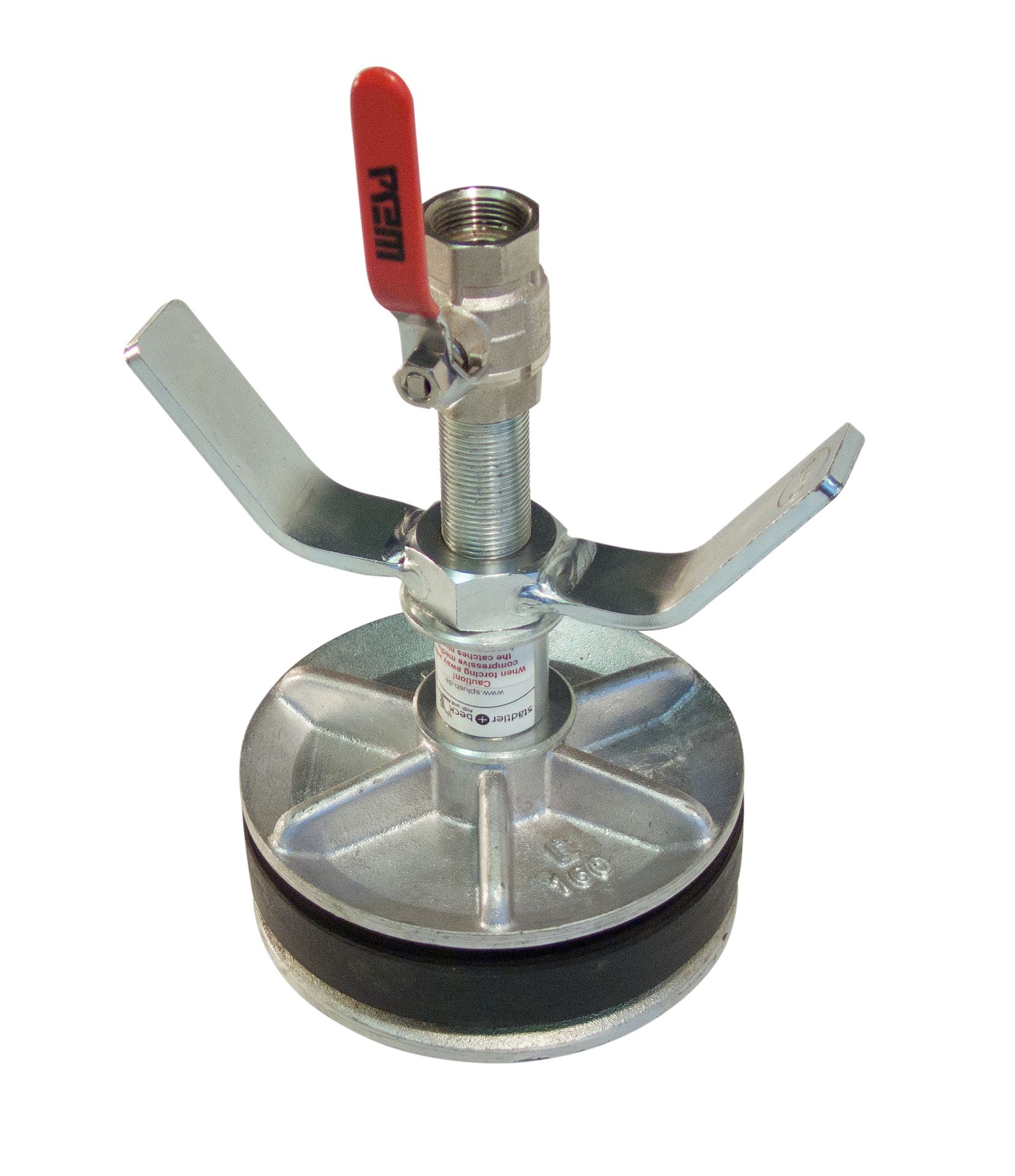

DISCHI OTTURATORI (TIPO 345) CON BYPASS
|
Articolo-Nr. |
Descrizione |
Impiego |
Contropressione max. |
|---|---|---|---|
|
03450630 |
Disco otturatore, DN 25 mm |
DN 25- 30 mm |
30.0 bar con 1/2" Passaggio |
|
03450631 |
Disco otturatore, DN 30 mm |
DN 30 - 35 mm |
25.0 bar con 1/2" Passaggio |
|
03450632 |
Disco otturatore, DN 35 mm |
DN 35 - 40 mm |
20.0 bar con 1/4" Passaggio |
|
03450633 |
Disco otturatore, DN 40 mm |
DN 40 - 45 mm |
20.0 bar con 1/4" Passaggio |
|
03450634 |
Disco otturatore, DN 50 mm |
DN 50 - 55 mm |
20.0 bar con 1/4" Passaggio |
|
03450635 |
Disco otturatore, DN 60 mm |
DN 60 - 65 mm |
15.0 bar con 1/4" Passaggio |
|
03450636 |
Disco otturatore, DN 65 mm |
DN 65 - 70 mm |
15.0 bar con 1/4" Passaggio |
|
03450637 |
Disco otturatore, DN 70 mm |
DN 70 - 75 mm |
10.0 bar con 1/4" Passaggio |
|
03450638 |
Disco otturatore, DN 75 mm |
DN 75 - 80 mm |
8.0 bar con 1/4" Passaggio |
|
03450398 |
Disco otturatore, DN 80 mm |
DN 77 - 92 mm |
6.0 bar con 3/4" Passaggio |
|
03450413 |
Disco otturatore, DN 90 mm |
DN 87 - 102 mm |
5.0 bar con 3/4" Passaggio |
|
03450416 |
Disco otturatore, DN 100 mm |
DN 97 - 112 mm |
4.5 bar con 3/4" Passaggio |
|
03450422 |
Disco otturatore, DN 125 mm |
DN 122 - 137 mm |
3.75 bar con 3/4" Passaggio |
|
03450431 |
Disco otturatore, DN 150 mm |
DN 147 - 162 mm |
3.0 bar con 3/4" Passaggio |
|
03450443 |
Disco otturatore, DN 200 mm |
DN 197 - 212 mm |
1.8 bar con 3/4" Passaggio |
|
03450516 |
Disco otturatore, DN 250 mm |
DN 247 - 262 mm |
1.5 bar con 1 1/4" Passaggio |
|
03450534 |
Disco otturatore, DN 300 mm |
DN 297 - 312 mm |
1.2 bar con 1 1/4" Passaggio |
|
03450541 |
Disco otturatore, DN 350 mm |
DN 345 - 365 mm |
0.9 bar con 1 1/4" Passaggio |
|
03450544 |
Disco otturatore, DN 400 mm |
DN 395 - 415 mm |
0.6 bar con 1 1/4" Passaggio |
|
03450559 |
Disco otturatore, DN 500 mm |
DN 495 - 515 mm |
0.5 bar con 2" Passaggio |

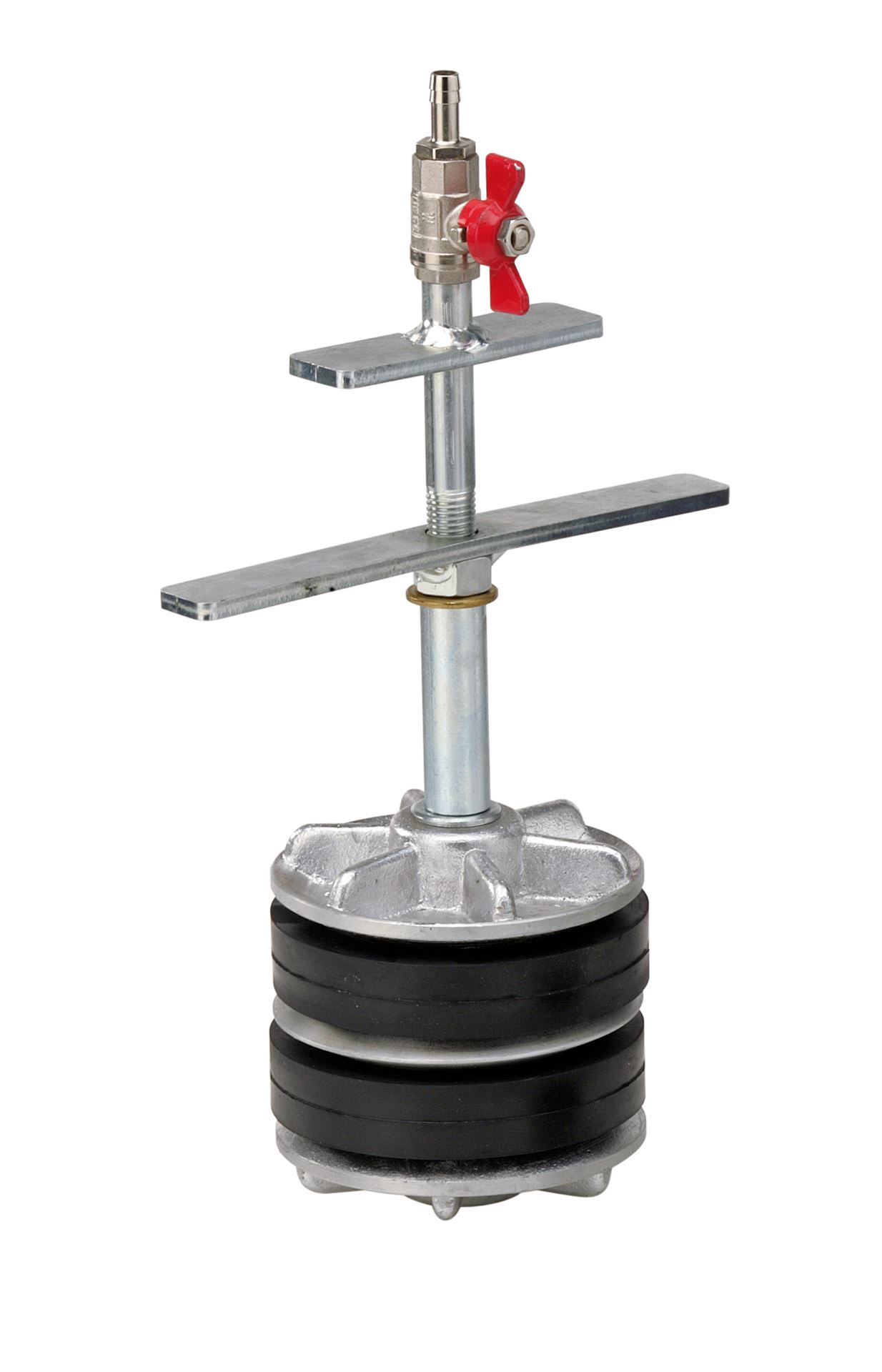

CON 2 ELEMENTI DI TENUTA (TIPO 300) - FORMA A TAPPO - BYPASS CON VALVOLA A SFERA, OTTURATORE TIPO 26, MECCANICO
|
Articolo-Nr. |
Descrizione |
Impiego |
Contropressione max. |
|---|---|---|---|
|
03000001 |
Disco otturatore, DN 14 mm |
DN 14 - 16 mm |
30.0 bar |
|
03000014 |
Disco otturatore, DN 20 mm |
DN 20 - 22 mm |
30.0 bar |
|
03000023 |
Disco otturatore, DN 25 mm |
DN 25 - 27 mm |
30.0 bar |
|
03000026 |
Disco otturatore, DN 30 mm |
DN 30 - 32 mm |
25.0 bar |
|
03000036 |
Disco otturatore, DN 35 mm |
DN 35 - 37 mm |
20.0 bar |
|
03000040 |
Disco otturatore, DN 40 mm |
DN 40 - 42 mm |
20.0 bar |
|
03000044 |
Disco otturatore, DN 50 mm |
DN 50 - 52 mm |
20.0 bar |
|
03000048 |
Disco otturatore, DN 60 mm |
DN 60 - 62 mm |
15.0 bar |
|
03000051 |
Disco otturatore, DN 65 mm |
DN 65 - 67 mm |
15.0 bar |
|
03000054 |
Disco otturatore, DN 70 mm |
DN 70 - 72 mm |
10.0 bar |
|
03000057 |
Disco otturatore, DN 75 mm |
DN 75 - 77 mm |
10.0 bar |
|
Altre misure a richiesta |
CON 2 ELEMENTI DI TENUTA (TIPO 300) - BYPASS CON VALVOLA A SFERA, OTTURATORE TIPO 26, MECCANICO, 2 ANELLI DI GOMMA
|
Articolo-Nr. |
Descrizione |
Impiego |
Contropressione max. |
|---|---|---|---|
|
03000078 |
Disco otturatore, DN 80 mm |
DN 77 - 92 mm |
6.0 bar |
|
03000091 |
Disco otturatore, DN 90 mm |
DN 87 - 102 mm |
5.5 bar |
|
03000094 |
Disco otturatore, DN 100 mm |
DN 97 - 112 mm |
5.0 bar |
|
03000100 |
Disco otturatore, DN 125 mm |
DN 122 - 137 mm |
4.5 bar |
|
03000109 |
Disco otturatore, DN 150 mm |
DN 147 - 162 mm |
4.0 bar |
|
03000135 |
Disco otturatore, DN 200 mm |
DN 197 - 212 mm |
3.0 bar |
|
03000150 |
Disco otturatore, DN 250 mm |
DN 247 - 262 mm |
2.5 bar |
|
03000174 |
Disco otturatore, DN 300 mm |
DN 297 - 312 mm |
2.0 bar |
|
03000195 |
Disco otturatore, DN 350 mm |
DN 345 - 364 mm |
1.5 bar |
|
03000196 |
Disco otturatore, DN 400 mm |
DN 395 - 415 mm |
1.0 bar |
|
03000198 |
Disco otturatore, DN 500 mm |
DN 495 - 515 mm |
0.5 bar |
|
Altre misure a richiesta |
