Systemkomponenten

Steuergerät mit integrierter Messeinrichtung LUFT / VAKUUM (RT-ST04)

wird für alle Prüfverfahren benötigt, enthält integrierte Messeinrichtung Luft / Vakuum sowie Spannungsversorgungen 12/230V, Datenwandler und Prüfcontroller für alle Messeinrichtungen. Prüfungen nach DIN EN 1610 (Druckluft), DWA M
143/6, DWA A 139, DWA A 142 (Vakuum), LfW 4.3-6, ÖNORM B2503, SIA 190/VSA

Kompressor 12 V

Am Steuergerät ROHRTEST RT-ST04 betreibbarer 12 V-Kleinkompressor für die Luft-Dichtheitsprüfung zum Befüllen von Rohrvolumen bis ca. DN 250 / 50 m mit einer Luftleistung von 32 l/min, softwaregesteuerte Befüllautomatik mit Überdrucksicherung

Versorgung sowohl übe 230 V Netzeinspeisung am Steuergerät als auch über 12 V DC-Kfz-Bordnetz oder mit Akkupack für autarke Anwendungen

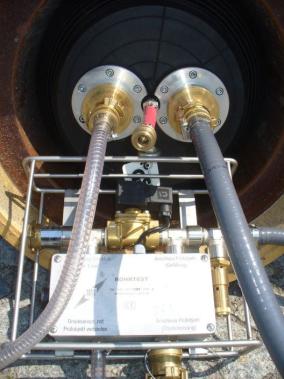

Externe Messeinrichtung Luft (RT-EXTL)

Externe Befüll- und Messeinrichtung Luft zum Prüfen großer Haltungsvolumen, Einsatz direkt an der Absperreinrichtung, schnelles und sicheres
Befüllen von Großvolumen Prüfungen nach DIN EN 1610 (Druckluft), DWA M
143/6, ÖNORM B2503, SIA 190/VSA

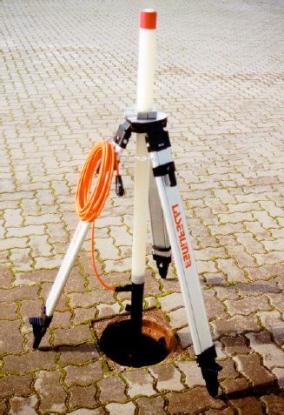

Messeinrichtung SCHACHT (RT-SP04)

Schacht- und Abscheiderprüfungen nach DIN EN
1610, DWA A 139, DWA M 143/6, DIN 1999-100,
DIN 4040-100, SIA 190 / VSA

Temperatur-Sensor

Temperatursensor zur Erfassung der Prüfraum- bzw. Wassertemperatur Incl. Anschlußport am ST04, Anschlußkabel 10 m, ist Voraussetzung für Meßgenauigkeit 0,03 mm des SP04

NEU - Funkübertragungssystem für externe Pegelsensoren und Druckmesseinrichtungen (RT-WIRELESS)

Funkübertragungssystem für externe Pegelsensoren und Druckmesseinrichtungen der Dichtheitsprüfgeräte ROHRTEST-4, RPG-3 und MPG

NEU - WLAN-Option zum Steuergerät ROHRTEST-ST04 (RT-WLAN)

Egal ob vom Notebook, Tablet-PC oder vom Operatorarbeitsplatz des Inspektionsfahrzeugs aus: unsere Prüfgeräte lassen sich ab sofort über WLAN-Funkverbindung fernsteuern und abfragen.
Die Verbindung ist selbstverständlich gesichert, und wird sie (z.B. durch Überschreitung der Funkreichweite) unterbrochen, schaltet die Steuereinheit automatisch in einen sicheren Betriebszustand, um jedwede Gefährdung auszuschließen - z.B. wird bei Druckluftprüfungen der Befüllvorgang automatisch gestoppt, bis die Funkverbindung wieder sicher die Kontrolle durch den Bediener gewährleistet.

Messeinrichtung WASSER (RT-WA04)

Wasserdruckprüfungen durch automatische Wassernachspeisung, Bestimmung der zur Aufrechterhaltung des Prüfdruckes notwendigen Wasserzugabemenge nach DIN EN 1610 (Wasser, Niederdruck), DIN 4033, ÖNORM B2503

Externer Präzisions-Wasserdrucksensor (RT-EXTW)

Gestattet in Verbindung mit der Messeinrichtung WASSER die Prüfung mit konstantem Wasserpegel durch automatische Wasserzugabe bei Rohrleitungsprüfungen mit Freispiegel, Einsatz des Drucksensors am Absperrorgan

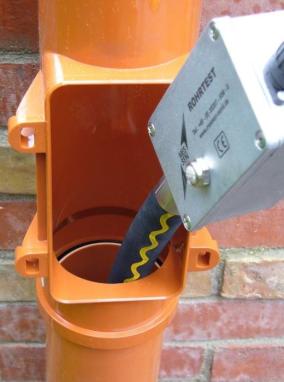

Externer Präzisions-Wasserdrucksensor in Rüsselausführung / Rüsselsensor (RT-EXTWR)

Gestattet in Verbindung mit der Messeinrichtung WASSER die Prüfung mit konstantem Wasserpegel durch automatische Wasserzugabe bei Rohrleitungsprüfungen mit Freispiegel, Einsatz des Drucksensors im Einlauf

Rinnenprüfsonde inkl. Haltegestell

Modifizierter Schachtpegelsensor RT-SP04 für die Anwendung bei flachen
Wasserpegeln ab 16 mm

Max. Meßbereich 10 mm

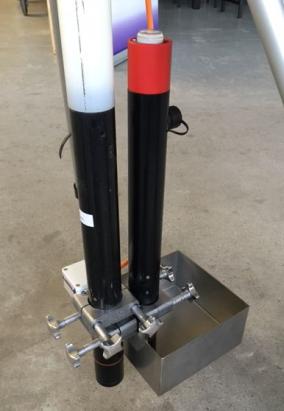

Referenzprüfbehälter
(RT-REFBEH)

Behälter für Referenzpegelmessung Edelstahl 200 x 200 mm incl. Halterungen zur Anbringung an der Pegelsonde RT-SP04 sowie zur Anbringung einer 2. Pegelsonde als Referenz

Messeinrichtung HOCHDRUCK (RT-HD04)

Prüfungen nach DIN EN 805 bzw. der früheren Norm DIN 4279 (Wasser, Hochdruck) zur automatischen Prüfung von Trink- und Abwasserdruckleitungen. Integrierte Prüfung auf Luftfreiheit durch gesteuerte Druckabsenkung,
Kontraktionsverfahren für PE-HD-Leitungen

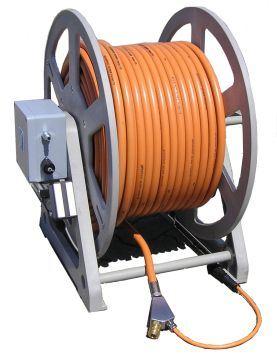

Sensor-Anschlusskabel 50 m auf Schleifringkabeltrommel (RT-SK50SR)

Spezial-Anschlusskabel, Länge 50 m auf Metall-Schleifringkabeltrommel

zum Anschluss der ROHRTEST-Messeinrichtungen RT-SP04 (Pegelsensor), RT-TEMP (Temperatursensor) oder RT-EXTW (Externer Drucksensor, Rüsselsensor) an RT-ST04 (Steuergerät) bzw. Prüffahrzeug

Luftverteilungskoffer (RT-LV04)

Muffen- und Haltungsprüfungen mit Druckluft und Wasser nach DWA M 143/6, DIN EN 1610 u.a., Steuerung des Prüf- und Blasendruckes für max. 4 Absperrblasen bzw. einen Muffenprüfpacker

Muffenprüfhaspel (RT-MU04)

Manuell betriebene Haspel mit Verbindungsleitung 100 m zum Muffenprüfpacker über nur eine Schlauchleitung mit innenliegendem Anschlusskabel für Messsensor, Luftsteuerung und Beobachtungskamera Optional Einblendung der Prüfdaten ins Videobild

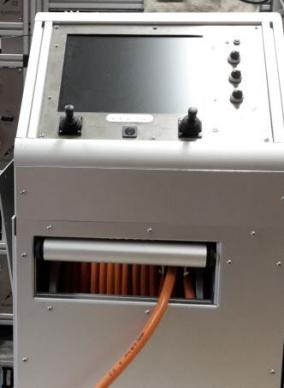

Muffenprüftrommel LUFT, motorisch
(RT-MUPA)

Muffenprüftrommel wie MUPF, jedoch motorisch angetrieben, incl. Kreuzleitspindel /
Reversierführung und Schutzhausung BxHxT 569x650x660 mm, Trommelsteuerung für Betrieb an 230 V ACVersorgung, Joystick-Anschluß für Auf-/Abhaspeln

Muffenprüfgerät
DN 200 - 250 mm
DN 300 - 350 mm
DN 400 - 500 mm
DN 600 - 700 mm

Muffenprüfgeräte mit Kamerahalter, Leichtlaufrollen und Schnellentlüftungsventil. Geringes Prüfraumvolumen, Kamerabeobachtung durch Plexiglaszylinder

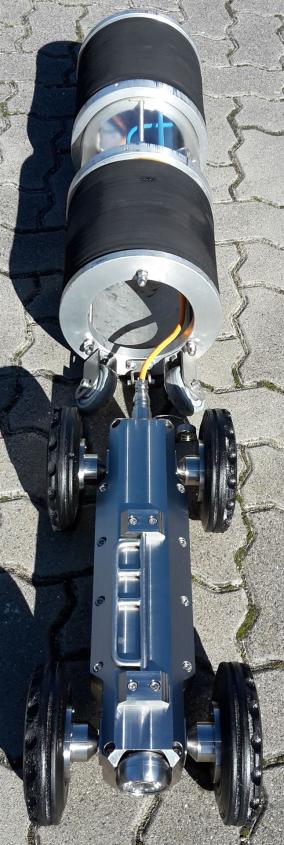

Fahrwagen für Muffenprüfpacker

Kamerafahrwagen zum Verschieben der ROHRTEST-Muffenprüfgeräte in Rohrleitungen ab DN 150 incl. Axialkamera und Fahrwagensteuerung
Kamerafahrwagen in schwerer, wasserdichter Ausführung, Fahrwagensteuerung für Betrieb an 230 V AC-Versorgung mit Joystick für Fahrtrichtung und -geschwindigkeit, Umschaltung Axial- / Radialkamera

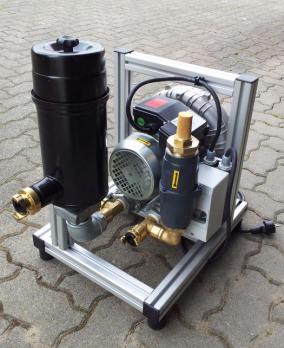

Seitenkanalverdichter zur Druckluft- und Unterdruckerzeugung mit Gestell

Druckluftaggregat / Unterdruckerzeuger Fördern großer Luftvolumen bei der Großkanalprüfung / Grossvolumenprüfung / Schachtdichtheitsprüfung

Ausführung als Seitenkanalverdichter zum Betrieb an 230 V Wechselstrom im Tragegestell mit Feinfilter und Über- / Unterdruckbegrenzern, Motorschutzschalter, GEKA-Luftanschüssen

Ansaugleistung 137 m3/h, Anschluss 230V / 1,1kW
+ 220 mbar Überdruck, -20 mbar Unterdruck

Transportkoffer für Messeinrichtung Schacht/Abscheider (RT-SPCASE)

Hochwertiger, schlagfester Kunststoff-Transportkoffer 120 x 42 x 24 cm mit Schaumeinlage zum sicheren Transport von ROHRTEST-Pegelmesssonde, Stativ, Verlängerungsrohren und Anschlusskabel
