Streicher Kanalsysteme

CL50

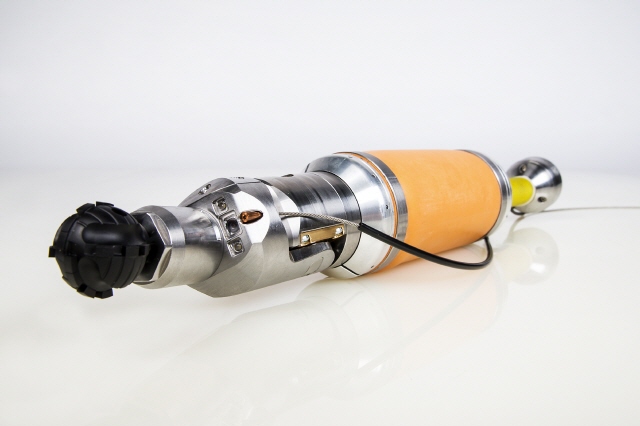

CL50 Pneumatikfräser

Der äußerst kompakt konstruierte Fräsroboter CL50 eignet sich vorwiegend für das Fräsen in Hausanschlusskanälen von DN 55-125. Mehrere 90°-Rohrbögen stellen weder beim Ein- noch Ausfahren ein Hindernis dar. Das Zurückziehen des Roboters erfolgt durch gleichzeitiges Ziehen an der Versorgungsleitung und an einem Seil, welches am Fräsarm befestigt ist. Der Fräsarm lässt sich präzise heben, senken und im weiten Bereich von 610° drehen.

Eine Verspannblase zentriert den Roboter in größeren Rohrdurchmessern, sodass der pneumatisch angetriebene Motor beim Fräsen stabilisiert wird. Zudem ist die Anlage mit einer Farbkamera und regelbarer LED-Beleuchtung ausgestattet. Die Kamerareinigung erfolgt über die Abluft des Fräsmotors. Der Roboter lässt sich über eine tragbare Steuereinheit mit Joystick und entspiegeltem Videomonitor bedienen.

Technische Daten

  • Rohrdimensionen: DN 55-125 (mit Zubehör DN 300)
  • Gewicht: 2.5 kg
  • Vorschub: Schiebeaal
  • Fräsarmantrieb: elektrisch
  • Fräsmotorantrieb: pneumatisch
  • Fräsmotorleistung: 500 W bei 20.000 U/min
  • Lichter Durchmesser: 53 mm
  • Länge Versorgungsleitung: max. 37.5 m

Optionen:

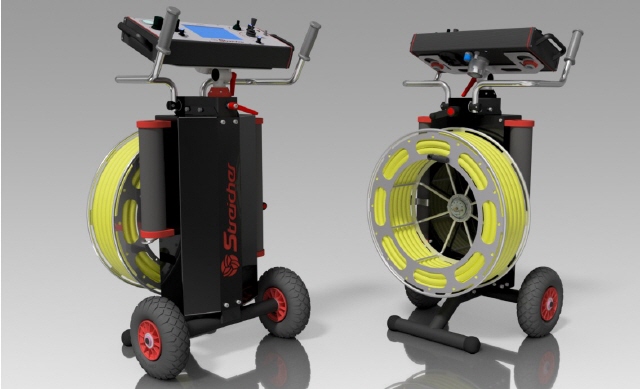

CL50 Gerätewagen

Neue Steuerung mit Aluminiumgehäuse und reduzierter Baugröße. Die Verwendung der bisherigen CL50 Steuerung ist ebenso möglich. Beste Arbeitsergonomie durch Höhen- und Neigungsverstellung der Steuerung. Die Schiebegriffe können im Betrieb abgeklappt werden. Ein seitlicher Stauraum für Roboter und Muskelvorschub ist ebenfalls vorhanden.

  • Gewicht: 30 kg
  • 2 L Wassertank für Kameraspülung
  • Integrierte Lufttrocknungseinheit
  • Eingebauter Drehverteiler zur Durchführung aller Medien
  • Luftbereifung
  • 2 Stück Wechsel-Akkus
CL80

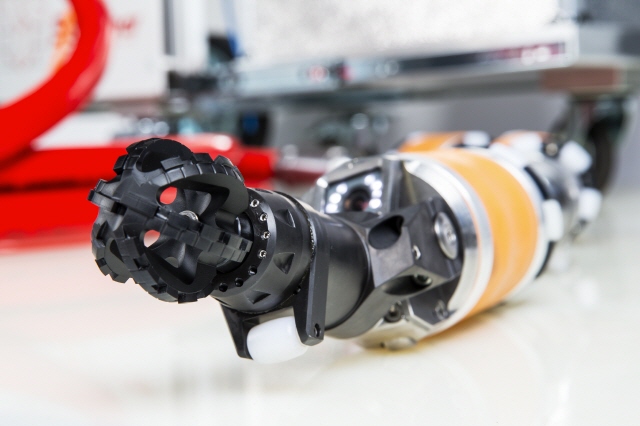

C80 Pneumatikfräser

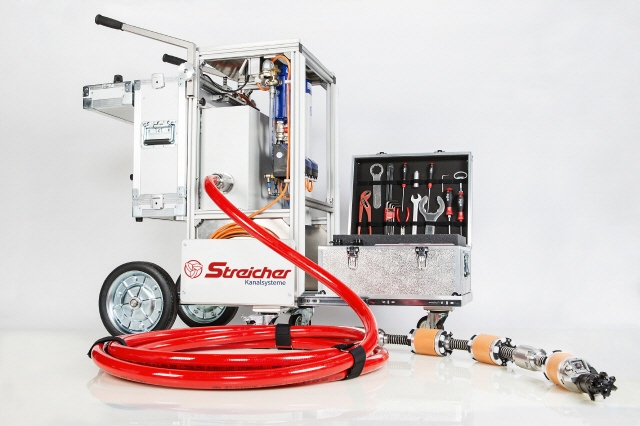

Der Fräsroboter CL80 eignet sich hervorragend für das Fräsen in Hausanschlusskanälen von DN 85-200 - mit Fahrwagen DN 300. Durch das wechselseitige Aufpumpen und Entlüften der Verspannblasen in Verbindung mit der Hin- und Herbewegung des Vorschubes überwindet er auch schwer zugängliche Rohrabschnitte. Selbst 90°-Rohrbögen stellen kein Hindernis dar. Durch seine Fortbewegungsart ist auch das Ausfahren aus dem Kanal sichergestellt. Präzise lässt sich der Fräsarm heben, senken und im weiten Bereich von 630° drehen. Eine Verspannblase mit Lamellenmechanik zentriert den Fräskopf im Rohr. Der kraftvolle, pneumatisch angetriebene Fräsmotor beseitigt auch größere Ablagerungen oder Baueisen problemlos.
Vorn im Fräskopf befindet sich eine Farbkamera mit LED-Beleuchtung. Die Kamerareinigung erfolgt auf Knopfdruck, wahlweise mit Luft oder Wasser. Der Roboter wird über einen im Gerätewagen integrierten herausnehmbaren Steuerkoffer bedient. Darauf befindet sich das Touchpanel und der Joystick. Im Deckel des Steuerkoffers integriert ist ein entspiegelter und kontrastreicher Videoschirm. Sensoren im Koffer und Roboter warnen den Operateur bei Feuchtigkeitseintritt und schützen damit die Anlage vor frühzeitigem Ausfall. Durch einfaches Ummontieren der Verspannblasen wird der Roboter dem jeweiligen Rohrdurchmesser angepasst. Die Versorgungsleitung des CL80 ist mit 10 m und 20 m erhältlich.

Technische Daten

  • Rohrdimensionen: DN 85-200 (mit Zubehör DN 300)
  • Gewicht: 10 kg
  • Vorschub: pneumatisch / Schiebeaal
  • Fräsarmantrieb: elektrisch
  • Fräsmotorantrieb: pneumatisch
  • Fräsmotorleistung: 750 W bei 20.000 U/min
  • Lichter Durchmesser: 76 mm
  • Länge Versorgungsleitung: max. 50 m

Optionen:

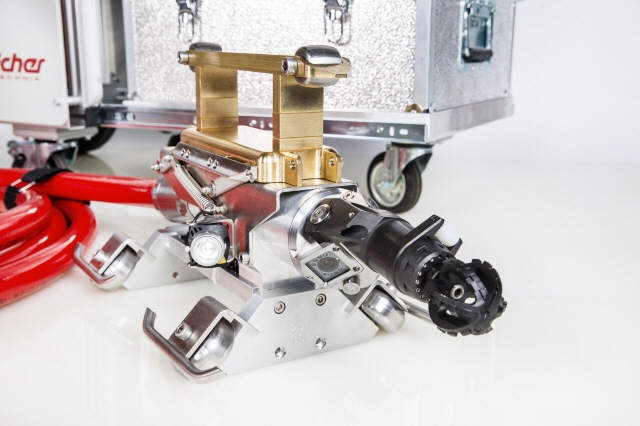

CL80 Schiebewagen

Dieses Zubehör-Set macht aus dem Hausanschlussroboter CL80 ein noch vielseitiger einsetzbares Robotersystem. Dadurch vergrößert sich der Arbeitsbereich für zentrisches Fräsen in den Hauptkanälen auf DN 190-300. Mittels Schiebeaal gelangt der Schiebewagen an die entsprechende Stelle. Die integrierte Verspannung und die seitliche Beleuchtung garantieren präzise Fräsarbeiten im optimal ausgeleuchteten Arbeitsbereich. Zur Anpassung an verschiedene Rohrdimensionen sind alle notwendigen Wechselteile im Schiebewagen-Set enthalten.

  • Rohrdimensionen: DN 190-300
  • Gewicht: 7.5 kg
