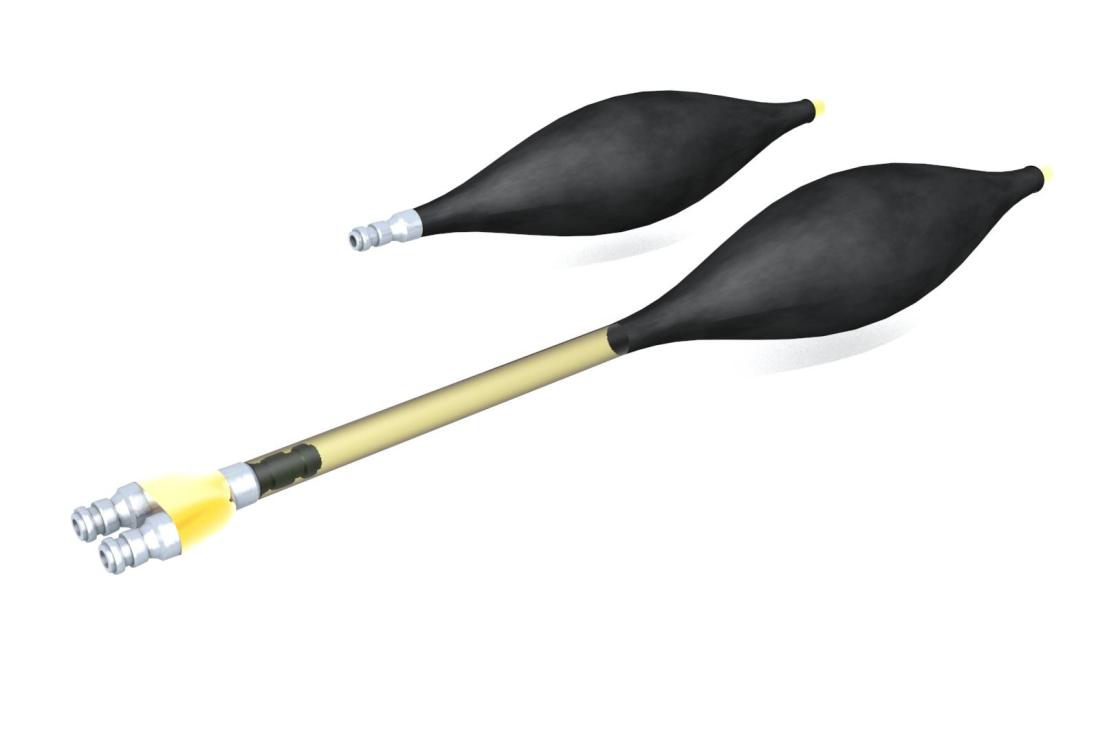

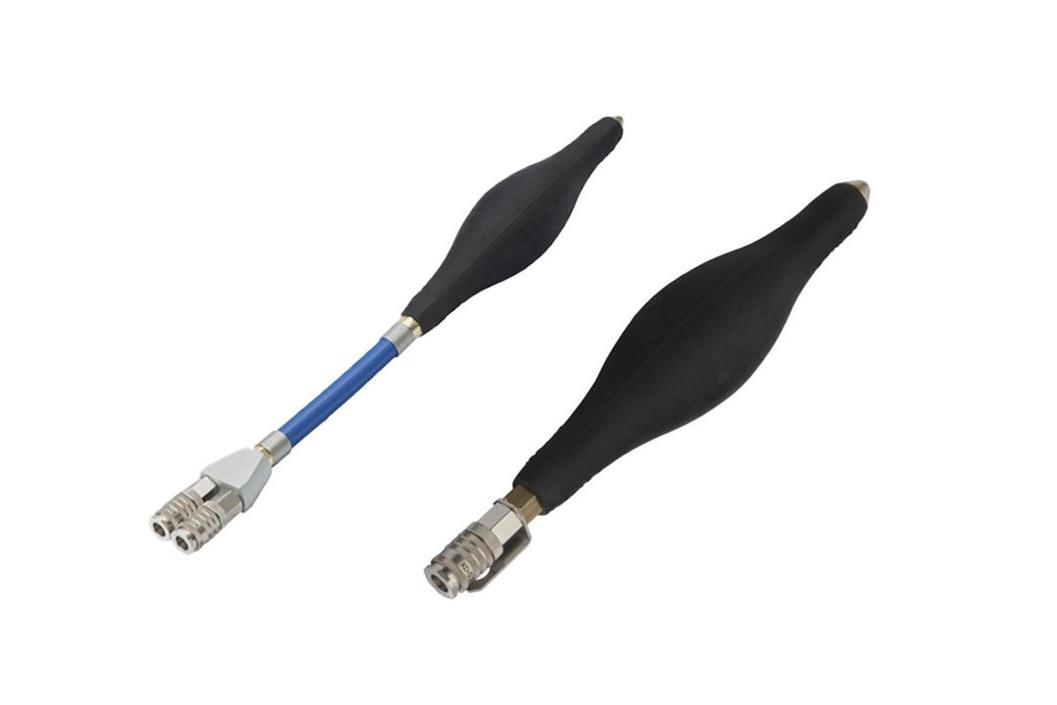

Die elliptischen Rohrblasen von SAVA ermöglichen es, in bogengängigen Rohrleitungen eine Rohrblase zu setzen. Darüber hinaus können die Rohrblasen in eine Rohrleitung gesetzt werden, bei der die Rohröffnung kleiner ist als das eigentliche Rohr. Alle Metallteile sind aus rostfreiem Material. Innovatives Design und eine hohe Flexibilität erleichtert die Handhabung und das Einsetzen der Rohrblase.
Grösse SAVA-Verschlussblasen elliptisch
|
Artikel-Nr. |
Einsatzbereich |
Grösse (DN x L) |
max. Druck |
Gewicht | |
|---|---|---|---|---|---|
|
511807 |
DN 50 - 80 mm |
45 x 280 mm |
3.0 bar |
0.300 kg | |
|
511808 |
DN 80 - 130 mm |
76 X 360 mm |
2.5 bar |
0.400 kg | |
|
511809 |
DN 100 - 160 mm |
98 x 420 mm |
2.0 bar |
0.600 kg | |
|
511810 |
DN 150 - 210 mm |
140 x 510 mm |
2.0 bar |
0.800 kg | |
|
511811 |
DN 200 - 315 mm |
200 x 730 mm |
2.0 bar |
1.250 kg | |
|
519420 |
DN 315 - 500 mm |
315 x 950 mm |
1.5 bar |
1.450 kg |
Grösse SAVA-Durchgangsblase elliptisch
|
Artikel-Nr. |
Einsatzbereich |
Grösse (DN x L) |
max. Druck |
Gewicht |
Bypass |
|---|---|---|---|---|---|
|
511812 |
DN 50 - 80 mm |
45 X 490 mm |
3.0 bar |
0.700 kg |
5 mm |
|
511813 |
DN 80 - 130 mm |
76 x 570 mm |
2.5 bar |
0.800 kg |
5 mm |
|
511814 |
DN 100 - 160 mm |
98 x 645 mm |
2.0 bar |
1.0 kg |
7 mm |
|
511815 |
DN 150 - 210 mm |
140 x 760 mm |
2.0 bar |
1.2 kg |
7 mm |
|
511816 |
DN 200 - 315 mm |
200 x 1'060 mm |
2.0 bar |
1.7 kg |
7 mm |
|
519421 |
DN 315 - 500 mm |
315 x 1'280 mm |
1.5 bar |
1.9 kg |
7 mm |
